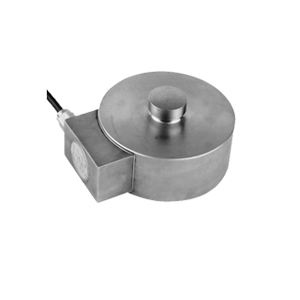

地址：深圳市宝安区航城街道洲石路596号2栋3楼微型压式传感器GNS-W04
产品型号：GNS-W04
产品量程：0～0.1,0.2,0.5,1,2,5,10,20,30,50T
产品介绍
产品用途：开关压力检测，热压机械压力检测，压桩机械压力检测，汽车、摩托车、自行车装配过盈力的检测等测力场所。
外形尺寸：
对应尺寸（mm)：
额定载荷（t） | D | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | H5 | F | L | W | MO |
0.1--1 | 50 | 42 | 13 | 89 | 70 | 9 | 30 | 7 | 7 | 46 | 21 | 10 | 60 | 35 | 20 | M5 |
2-5 | 90 | 70 | 25 | 89 | 70 | 9 | 48 | 12.5 | 12 | 64 | 21 | 10 | 100 | 50 | 30 | M10 |
10-20 | 115 | 90 | 32 | 110 | 90 | 13 | 60 | 12.5 | 16 | 80 | 27.5 | 15 | 160 | 50 | 30 | M12 |
30-50 | 155 | 125 | 44 | 147 | 120 | 17 | 90 | 15.5 | 20 | 133 | 50 | 22 | 300 | 50 | 30 | M16 |
技术参数：
额定载荷 Rated capacities(Emax) | 0.1,0.2,0.5,1,2,5,10,20,30,50T |
灵敏度Sensitivity | 2.0±0.0５ mV/V |
综合误差 Total error | ±0.５ %F.S |
蠕变(30分钟)Creep error(30min) | ±0.0５ %F.S |
零点平衡 Zero balance | ±1 %F.S |
零点温度影响 TCO | ±0.0５ %F.S/10℃ |
输出温度影响 TC SPAN | ±0.0５ %F.S/10℃ |
输入阻抗 Input impedance | 400±２0Ω |
输出阻抗 Output impedance | 352±3Ω |
绝缘电阻Insulation impedance | ≥5000MΩ |
温度补偿范围Temperature range,compensated | -10℃～+40℃ |
工作温度范围Temperature range,operating | -30～+70℃ |
安全过载Maximum safe overload | 150%F.S |
极限过载Ultimate overload | 180%F.S |
推荐激励电压Excitation,recommend | 10～12V DC |
最大激励电压Excitation maximum | 15V DC |
密封等级 Protection Class | IP68 |
材质 Construction | 合金钢Alloy Steel |
电缆 Cable | Length:3/6/12m Diameter: Ф5mm |
