微型压式传感器GNS-W01

作者:管理员 来源: 深圳市金诺盛科技有限公司 发表时间:2016-9-21 19:16:05 阅读:

产品型号:GNS-W01

产品量程:0~5,10,20,30,50,100,200,300,500kg

产品用途按键手感度测试仪,冷热压机压力检测,机器人手抓力,医疗注射泵等安装空间小的力值检测领域.

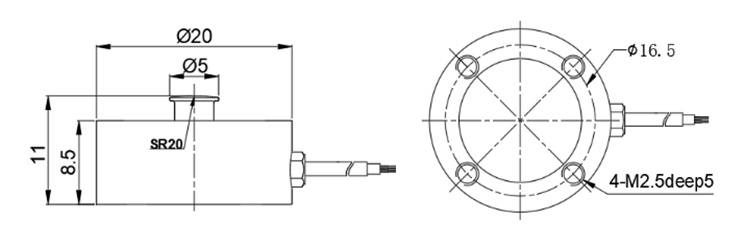

外形尺寸(mm):


尺寸

量程

B

C

D

E

F

G

H

I

J

K

SR

尺寸一

5-500KG

11

8.5

5

4-M2.5Deep5

16.5

3.2

7.5

5

2

5.7

20

1-2T

11

8.5

6

4-M2.5Deep5

16.5

3

7.5

5

2

5.7

20

尺寸二

50-100KG

5

4.5

2.5

4-M2.5

16.5

1.7

0

0

2

0

10

技术参数:

额定载荷 Rated capacities(Emax)

5,10,20,30,50,100,200,300,500,1000,2000kg

灵敏度Sensitivity

1.0±0.002 mV/V

综合误差 Total error

±0.5 %F.S

蠕变(30分钟)Creep error(30min)

±0.1 %F.S

零点平衡 Zero balance

±1 %F.S

零点温度影响 TCO

±0.05 %F.S/10℃

输出温度影响 TC SPAN

±0.05 %F.S/10℃

输入阻抗 Input impedance

350±50Ω

输出阻抗 Output impedance

353±3Ω

绝缘电阻Insulation impedance

≥5000MΩ

温度补偿范围Temperature range,compensated

-10~+40℃

工作温度范围Temperature range,operating

-30~+70℃

安全过载Maximum safe overload

120%F.S

极限过载Ultimate overload

150%F.S

推荐激励电压Excitation,recommend

5~10V DC

最大激励电压Excitation maximum

10V DC

密封等级 Protection Class

IP67

材质 Construction

不锈钢Stainless Steel

电缆 Cable

Length:1.5m Diameter: Ф3mm
