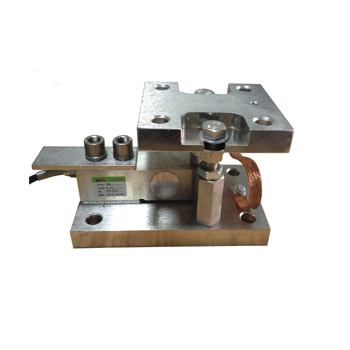

地址：深圳市宝安区航城街道洲石路596号2栋3楼称重模块GNS-M03
产品型号：GNS-M03
产品量程：0～0.25,0.5,1,1.5,2,2.5,3,5,7.5,10t
产品介绍
功能特点：
1、不锈钢材质，有效抵御腐蚀性物质侵蚀；
2、支持螺栓可防止倾覆且方便维护，减少停机时间；
3、称重准确，安全可靠；
4、传感器采用激光焊接密封，防护等级达到IP68，可以在恶劣的环境中使用；
5、球形连接件，始终保持模块的垂直称重状态；
7、适用于配料秤、包装秤等电器衡器。
外形尺寸（mm)：
对应尺寸：
量程（t） Rated Load | H | H1 | H2 | B1 | B2 | D1 | D2 | L | L1 | L2 | L3 | L4 | L5 | L6 |
0.25,0.5,1, 1.5,2,2.5 | 106 | 58 | 18 | 100 | 100 | Φ13 | Φ13 | 210 | 175 | 140 | 116 | 80 | 70 | 70 |
3,5 | 135 | 73 | 23 | 160 | 160 | Φ17 | Φ17 | 270 | 235 | 200 | 150 | 100 | 90 | 90 |
7.5,10 | 186.3 | 93.3 | 38(上) 28.5（下） | 180 | 180 | Φ26 | Φ26 | 345.2 | 310 | 250 | 210.4 | 150.4 | 110 | 110 |
安装方式：
技术参数：
额定载荷 Rated capacities(Emax) | 0.25,0.5,1,1.5,2,2.5,3,5,7.5,10t |
灵敏度Sensitivity | 2.0±0.002 mV/V |
综合误差 Total error | ±0.02 %F.S |
蠕变(30分钟)Creep error(30min) | ±0.02 %F.S |
零点平衡 Zero balance | ±1 %F.S |
零点温度影响 TCO | ±0.02 %F.S/10℃ |
输出温度影响 TC SPAN | ±0.02 %F.S/10℃ |
输入阻抗 Input impedance | 400 ±10 Ω(ohms) |
输出阻抗 Output impedance | 350 ±2 Ω(ohms) |
绝缘电阻Insulation impedance | ≥5000MΩ |
温度补偿范围Temperature range,compensated | -10℃～+40℃ |
工作温度范围 Temperature range,operating | -30～+70℃ |
安全过载Maximum safe overload | 150 %F.S |
极限过载Ultimate overload | 200 %F.S |
推荐激励电压Excitation,recommend | 10~12 V DC |
最大激励电压Excitation maximum | 15 V DC |
密封等级 Protection Class | IP68 |
材质 Construction | 合金钢Alloy Steel 不锈钢stainless Steel |
电缆 Cable | Length3m Diameter：φ6mm |
