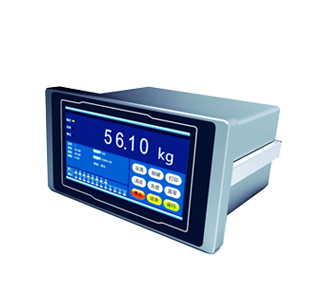

配料仪表GNS-Y856

产品型号：GNS-Y856

产品介绍

产品特点：

GNS-Y856系列仪表是一款采用高速单片机平台，专用于工业过程中的定量包装、单物料配料控制应用的高品质电子称重仪表。R56充分考虑工业称重的应用特点，除提供足够多输入输出和通讯接口外，通过扩展选件接口，可实现与PC、PLC、DCS等设备的实时现场总线通讯。R56主要应用于粮食与饲料等行业的包装机械。

功能特点：

☆面板嵌入式结构，安装快捷
☆内置累加配料控制流程

☆内置有斗秤与无斗秤包装机控制流程

☆存储10个品号信息

☆采用24位高精度SIGMA-DELTA AD转换芯片，100Hz有效输出率

☆落差自动修正

☆自动累计与误差分析

☆12路三极管输出（OC无源）

☆标配隔离RS232与RS485接口

☆串口通讯支持微型打印机格式

☆支持MODBUS RTU通讯

☆7英寸TFT显示屏，分辨率800 x 480，带触摸控制

☆可预设总数或总重

技术规格

电源

  接线：接线端子

  供电电源： 24VDC,功耗：≤30W





信号接口

  插拨式接线端子



外壳

  结构：面板式

  材质：前面板3mm不锈钢

  防护等级：前面板IP65防护等级

  外形尺寸（h x w x d）：

     122 mm x 222mm x 180mm（含端子）

  开工尺寸（h x w）： 101 x 191 mm



温度特征

   操作温度：

      -10℃~40℃，小于90%RH， 无冷凝

   储存温度：

      -30℃~60℃，小于90%RH， 无冷凝



计量性能

   传感器接口

   传感器激励电压；10VDC

   最多6只350Ω的模拟传感器

   信号范围：-20mV~20mV



通讯串口：

   1路RS232+1路RS485

   波特率：2400bps~57600bps

   协议：Modbus，连续发送协议，大屏幕协议
